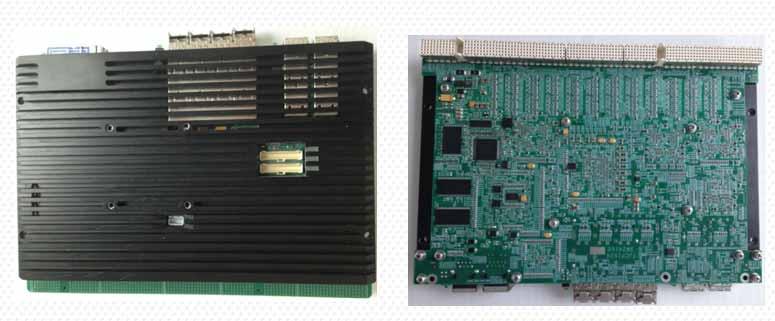

加固三層交換機基于以太網路由及交換核心模塊實現，核心模塊體積小巧，可實現24個千兆電口或8個光口，并支持豐富的三層交換功能，可以滿足當前越來越復雜的網絡交換功能需求。支持通過網絡或串口進行網絡配置管理。結構可定制。
加固三層交換機采用沉金工藝，100%工業寬溫元件制造，電路板符合 IPC 標準。電磁兼容性達到 4 級，工作溫度-40～85 度，平均無故障工作時間超過 100 萬小時，功耗不超過25瓦。


一．技術指標

2.1 基本性能

1)        24個10/100/1000Mbps 以太網接口，其中16個千兆網絡接口，可直接接變壓器；8個光電復合端口；另外還有4 個 10Gbps光電復合端口。
2)        以太網電端口支持 10/100/1000Mbps 自適應接口能力，以太網光端口具有1Gbps 或 10Gbps 接口能力。
3)        各端口具備二層線速吞吐能力，所有端口均實現雙向線速交換，在關閉所有網絡協議條件下，10M/100M/100M端口可實現雙向100 Mbps數據交換，線速交換不丟包。
4)        MAC地址表大?。?6K；支持巨幀：9.6K字節；
5)        交換延遲 <10us，交換帶寬容量：128Gbps；
6)        支持協議包括：
l  IEEE 802.3 10Base-T
l  IEEE 802.3u 100Base-TX 和100Base-FX
l  IEEE 802.3z 1000Base-X
l  IEEE802.3ab 1000Base-T
l  IEEE 802.3x Flow Control（流量控制）
l  IEEE 802.3ad LACP (鏈路匯聚控制協議)
l  IEEE 802.1p COS (服務等級)
l  IEEE 802.1Q VLAN（虛擬局域網）
l  IEEE 802.1W RSTP (快速生成樹協議)
l  IEEE 802.1s MSTP (多生成樹協議)
l  IEEE 802.1AB LLDP (鏈路層發現協議)

2. 2 組網管理與鏈路聚合特性要求

1)        支持雙冗余端口。
2)        支持 IEEE802.1w 快速生成樹協議、IEEE802.1s 多重生成樹協議和
IEEE802.1d 生成樹協議。
3)        支持手動、自動（IEEE 802.3ad）鏈路聚合。
4)        支持以太網環網協議。
5)        支持以太網鏈路檢測機制。

2. 3 虛擬局域網特性要求

1)        支持基于端口的 VLAN。
2)        支持基于 IEEE802.1q 協議的 VLAN，便于實現網絡隔離。
1)        支持最大 VLAN 數目：4096。

2. 4 組播特性要求

1)        支持IGMP V1/V2/V3組管理協議。
2)        支持 IGMP Snooping 機制。

2. 5 服務質量特性要求

1)          支持多層流分類，可基于 MAC、IP 及應用類型來標識設定數據報文的優先級，并支持 IEEE802.1P/DSCP 規范。
2)        支持輸入/輸出端口隊列調度機制，端口隊列數： ≥8 個。
3)        支持擁塞避免機制；支持對不同優先級業務進行調度及網絡擁塞控制策略的QOS服務質量；
4)   轉發延遲≤30us，延遲抖動≤20us。
5)   支持 802.3X 流量控制。

2. 6 網絡監控、管理和安全特性要求

1)        支持全端口鏡像功能，鏡像口能監控到本機所有其余端口的輸出或輸入數據包，便于在線調試；。
2)        支持 sFlow 等流量統計。
3)        支持 CLI、Telnet、Web 等管理方式。
4)        支持SNMP、RMON網絡管理協議。
5)        具備廣播風暴抑制功能，當某端口廣播流量異常時可自動關閉該端口同時向網管發送告警信息。
6)        支持命令行分級保護，支持硬件ACL流過濾功能，可基于MAC地址、VLAN標識和五元組進行訪問控制。
7)        支持 MAC 地址認證，可根據 IP 地址或 MAC 地址查找用戶所接交換機的物理端口，為網絡管理者提供安全監管功能。
8)        支持 802.1X 安全認證。

2. 7 三層路由特性

1)        支持 VRRP。
2)        支持 ICMPv4、ICMPv4 重定向等協議。
3)        支持 RIP、OSPF 等路由協議。
4)        支持 PIM 組播路由協議。
5)        交換機具有VLAN隔離和三層交換路由功能，可為各應用分系統劃分不同VLAN，增加業務安全性。
可靠性設計：
   1.     工作濕度：0%-80% RH非凝結；
   2.     工作溫度：-40˚C~70˚C；存儲溫度：-50˚C~85˚C；
   3.     滿足沖擊、震動、濕熱、鹽霧、電磁兼容等各種環境需求；
